PCIe レーン x16 / x8 / x4 の違い 2026：GPU・SSD・マルチGPUで帯域がどう分かれるか

結論：PCIe のレーン数（x16 / x8 / x4）は帯域に直結し、PCIe 5.0 では x16 が約64GB/s、x8 が約32GB/s、x4 が約16GB/s です。ただし「レーンが減ると遅くなるか」は用途で答えが真逆になります。ゲーミングなら RTX 5090 を x8 で動かしても低下は約1%で気にしなくてよい。一方コンテンツ制作やマルチGPUでは、Gen5 NVMe SSD との併用や2枚挿しでレーンが x8/x8 や x4 に分割され、最大25%遅くなる条件があります。「ゲームは気にしない、制作とマルチGPUだけ配線を詰める」が正しい力の入れどころです。

「PCIe x8 ってことは、GPU が半分の性能しか出ないの？」。マザーボードのスペック表を見て、こう不安になる人は多いです。レーンが半分なら帯域も半分、性能も半分、と直感的には思えます。

でも実際は、用途によって影響度がまったく違います。ゲーマーが神経質になる必要はほぼ無く、逆に動画編集やローカルLLMでマルチGPUを組む人は無視できない。この記事では、PCIe のレーン数が何を決めていて、どんなときに本当に効いてくるのかを、世代（Gen4 / Gen5）の話とは切り分けて整理します。世代＝速度の軸は「Gen4 vs Gen5 NVMe SSD の違い 2026年版」で扱っているので、本記事はレーン数＝本数の軸に集中します。

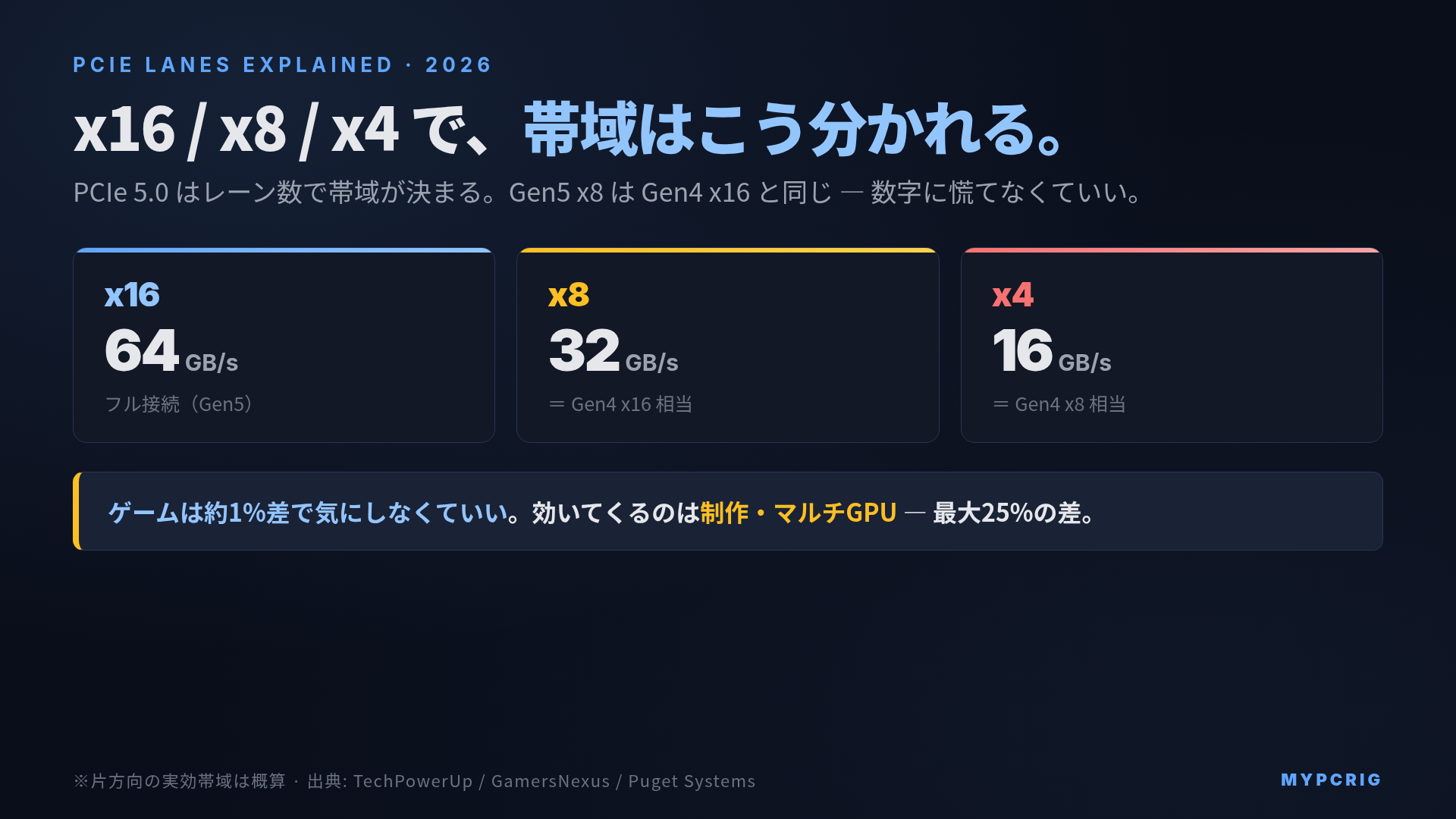

レーン数で帯域が決まる：早見表

PCIe は「レーン」という通信路を束ねて使います。1レーンあたりの速度は世代で決まり、レーンの本数（x16 / x8 / x4 / x1）で総帯域が決まります。PCIe 5.0 は1レーンあたり 32 GT/s。これを本数で掛けたのが下表です（片方向の実効帯域、概算）。

構成PCIe 5.0PCIe 4.0同帯域の対応関係
x16約64 GB/s約32 GB/sGen5 x16 ＝ Gen4 x16 の2倍
x8約32 GB/s約16 GB/sGen5 x8 ＝ Gen4 x16
x4約16 GB/s約8 GB/sGen5 x4 ＝ Gen4 x8

ここで覚えておくと一生使えるのが、**「世代が1つ上がると、半分のレーン数で同じ帯域」**という対応関係です。PCIe 5.0 x8 は PCIe 4.0 x16 と同じ帯域。だから「Gen5 のマザボで x8 動作になった」場合でも、それは「Gen4 の頃の x16 と同じ」であって、絶対的な帯域はむしろ昔のフル接続と変わりません。レーン数の数字だけ見て慌てなくてよい理由がこれです。

ゲーミング：レーンは気にしすぎなくてよい

まず結論から。ゲームならレーン数はほぼ気にしなくてよいです。GPUのVRAMにテクスチャやモデルを一度ロードしてしまえば、その後フレームごとに PCIe を行き来するデータ量は小さく、帯域がボトルネックになりにくいからです。

TechPowerUp や GamersNexus の RTX 5090 でのスケーリング検証では、次の傾向が報告されています。

  • RTX 5090 を PCIe 5.0 x8 で動かしても、x16 比で性能低下はおおむね1%前後
  • PCIe 5.0 x16 と PCIe 3.0 x16 の差ですら、平均で1〜4%。しかもこの4%が出るのは 1080p / 1440p で、ボトルネックが CPU 寄りになる条件のとき

つまり、Gen5 SSD を挿した影響で GPU が x16 → x8 に落ちたとしても、ゲーム性能は誤差レベル。「マザボのスペック表で x8 と書いてあって不安」というだけなら、ゲーム用途では割り切ってよいレベルです。RTX 5090 そのものの選び方は「RTX 5090 vs 4090 vs PRO 6000 AI性能比較 2026年版」を参照してください。

PCIe 5.0 x8 の実効帯域と RTX 5090 での性能低下

「PCIe 5.0 x8 は何 GB/s で、RTX 5090 でどれくらい遅くなるのか」だけを知りたい人向けに、独立してまとめておきます。

  • PCIe 5.0 x8 の実効帯域：片方向で約32 GB/s。1レーン32 GT/s × 8レーン。この値は PCIe 4.0 x16 と同じで、一昔前のフル接続と同帯域です
  • RTX 5090 をゲーミングで x8 動作させた場合の性能低下：TechPowerUp と GamersNexus のスケーリング検証で、平均約1%前後の低下。1080p / 1440p の CPU 律速条件でも最大4%程度にとどまります
  • コンテンツ制作系（Puget Systems 検証）：PCIe 5.0 x16 / 5.0 x8 / 4.0 x16 の間ではレンダー時間にほとんど差が出ない。ただし Gen5 x4 や Gen4 x8 まで落ちると約10%〜、条件次第で最大25%増

つまり Gen5 x8（= Gen4 x16 相当、約32 GB/s）は RTX 5090 にとって実用上のボトルネックにはならず、Gen5 SSD 挿入によるレーン割り込みが起きても慌てる必要はありません。RTX 5090 のマルチGPU運用で x8/x8 動作になるケースの詳細は「RTX 5090 2枚挿しマルチGPUでローカルLLMは本当に速くなるのか」で扱っています。

コンテンツ制作・AI：ここでレーンが効いてくる

話が変わるのが、動画編集・3DCG・ローカルLLMといった大量データをGPUに出し入れする用途です。ここではレーン数の不足が実害になります。

Puget Systems の RTX 5090 検証では、こう報告されています。

  • PCIe 5.0 x16 / 5.0 x8 / 4.0 x16 の間では、レンダー時間にほとんど差が出ない（このあたりまでは十分な帯域）
  • ところが PCIe 5.0 x4 / 4.0 x8 / 3.0 x16 まで落ちると、レンダー時間が約**10%増。ワークロードや条件次第では性能差が最大25%**に達するケースも報告されている

ポイントは、「x8 が即アウト」ではなく、Gen5 x8（＝Gen4 x16 相当）までは制作系でも十分で、そこからさらに半分の Gen5 x4 / Gen4 x8 まで落ちると効いてくるという境界です。下表が用途別の早見です。

構成（実効帯域）ゲーミングコンテンツ制作・AI
Gen5 x16（64GB/s）基準基準
Gen5 x8 / Gen4 x16（32GB/s）約1%低下（無視可）ほぼ差なし
Gen5 x4 / Gen4 x8（16GB/s）数%（多くは無視可）約10%〜、条件次第で最大25%
Gen3 x16（16GB/s）1〜4%制作系で約10%〜

ローカルLLMでマルチGPUを組む場合は、GPU間通信が毎トークン発生するため帯域の影響がさらに直接的に出ます。これは「RTX 5090 2枚挿しマルチGPUでローカルLLMは本当に速くなるのか」で実測ベースに踏み込んでいます。

レーンが「勝手に減る」3つの場面

ここが本題です。多くの人が x8 や x4 に遭遇するのは、自分で選んだからではなく、構成上レーンを取り合った結果です。代表的な3場面を押さえておきましょう。

1. CPU のレーン総数には上限がある

GPU や SSD を直結する高速レーンは、CPU が持つ本数で上限が決まります。Arrow Lake（Core Ultra 200S）や Zen 5（Ryzen 9000）世代のコンシューマCPUは、CPU 直結レーンが PCIe 5.0 ベースで概ね x16（GPU用）+ x4（SSD用）程度。ここに収まらないデバイスは、チップセット経由の（やや遅い）レーンにぶら下がります。CPU 直結とチップセット経由の違いは、マザボ選びの実務では効いてきます（「マザーボード チップセット比較 2026年版」参照）。

2. Gen5 NVMe SSD を挿すと GPU が x8 に落ちる

最も多い「気づかぬレーン分割」がこれです。CPU 直結の M.2 スロットに Gen5 SSD を挿すと、その x4 を SSD が使うため、GPU 用スロットが x16 → x8 に自動で切り替わる構成が一般的。マザボのマニュアルに「M.2_1 使用時は PCIEX16 が x8 動作」と小さく注記されています。ゲーム中心なら前述のとおり影響は誤差ですが、制作・AI用途なら「SSD はチップセット側スロットに挿す」などで回避を検討します。

3. GPU 2枚挿しは x8/x8 に割れる

GPU を2枚挿すと、CPU 直結の x16 を分け合って x8/x8 になるのが普通です。ゲームの SLI/CrossFire はもう廃れたので問題になりませんが、ローカルLLMのマルチGPUではこの x8/x8 が tok/sec の伸びを抑える要因になります。さらに NVLink がコンシューマ向けでは廃止されているため、GPU間通信はすべて PCIe 経由。詳しくは前掲のマルチGPU検証記事へ。外付け（eGPU）の場合はさらに帯域が絞られるので「eGPU でローカルLLM：Thunderbolt 5 の帯域は足りるか 2026年版」もあわせてどうぞ。

まとめ：レーン数より「用途 × 何と取り合うか」で判断する

  • ゲーム → x8 でも約1%差。レーン数は基本気にしなくてよい。Gen5 SSD で GPU が x8 になっても問題なし
  • 動画編集・3DCG・AI → Gen5 x8 までは十分。Gen5 x4 / Gen4 x8 まで落ちると約10%〜、最大25%。SSD のスロット選びや2枚挿しのレーン構成を詰める価値がある
  • マルチGPUでローカルLLM → x8/x8 + NVLink廃止で帯域が効く。レーン構成と電源まで設計対象

「x8 と書いてあるから性能が半分」は誤解です。PCIe 5.0 x8 は一昔前のフル接続（Gen4 x16）と同じ帯域があり、ほとんどの人にとって十分。本当に詰めるべきは、制作・AIで何とレーンを取り合っているかだけです。

入手先・関連商品

当サイトは Amazon.co.jp アソシエイト・プログラムに参加予定です。下記リンク経由で購入された場合、紹介料を受け取ることがあります。読者の負担は増えません。リンクは記事評価とは独立しており、編集判断には影響しません。

GPU（本記事で検証の主役）

Gen5 / Gen4 NVMe SSD（GPUとレーンを取り合う相手）

あなたに合うPCを診断する

用途や予算をもう少し細かく入力すると、3つの候補構成を提案します。

→ 診断スタート

関連記事

よくある質問

PCIe x8 だと GPU は遅くなる？
用途によります。ゲーミングなら RTX 5090 でも PCIe 5.0 x8 での性能低下はおおむね1%前後で、体感はほぼ変わりません。一方コンテンツ制作（動画編集・3DCG）では、PCIe 4.0 x8 や Gen5 x4 まで帯域が落ちるとレンダー時間が約10%、条件次第で最大25%遅くなる計測例があります。x8 そのものが問題というより、「Gen5 x8 はまだ十分だが、Gen4 x8 / Gen5 x4 まで落ちると制作系で効いてくる」という理解が正確です。
Gen5 SSD を挿すと GPU のレーンが減る？
多くのコンシューマ機で減ります。CPU 直結のレーンには上限があり、Gen5 NVMe SSD を CPU 直結スロットに挿すと、その分の x4 を SSD が使うため GPU 側が x16 から x8 に切り替わる構成が一般的です。マザーボードの仕様書で「M.2_1 使用時 PCIEX16 は x8 動作」といった注記を確認するのが確実です。
PCIe 5.0 x8 で RTX 5090 は遅くなりますか？
ゲーミング用途ではほぼ遅くなりません。TechPowerUp と GamersNexus の RTX 5090 スケーリング検証では、PCIe 5.0 x8 で動かしても x16 比の性能低下はおおむね1%前後にとどまります。ゲームでは VRAM に一度ロードしたテクスチャやモデルをフレーム間で頻繁に PCIe 経由でやり取りしないためです。ただしコンテンツ制作や動画レンダーでは、Gen5 x4 や Gen4 x8 まで落ちるとレンダー時間が約10%〜、条件次第で最大25%遅くなる計測例が Puget Systems から報告されているため、用途を分けて考える必要があります。
PCI Express 5.0 x8 の帯域は何 GB/s ですか？
片方向で約32 GB/s です。PCIe 5.0 は1レーンあたり32 GT/s の速度で、これに x8（8レーン）を掛けた実効帯域が約32 GB/s になります。この帯域は PCIe 4.0 x16 と同等で、「世代が1つ上がると半分のレーン数で同じ帯域」という対応関係が成り立ちます。参考までに、PCIe 5.0 x16 は約64 GB/s、PCIe 5.0 x4 は約16 GB/s（=PCIe 4.0 x8 相当）です。
Gen5 SSD を挿すと GPU が x16 → x8 に落ちるのはなぜ？
CPU が直結できる高速 PCIe レーンの本数に上限があるためです。Arrow Lake（Core Ultra 200S）や Zen 5（Ryzen 9000）世代のコンシューマ CPU は、CPU 直結レーンが PCIe 5.0 ベースで概ね x16（GPU用）+ x4（SSD用）程度に決まっています。CPU 直結の M.2 スロットに Gen5 NVMe SSD を挿すと、その x4 を SSD が使うため、GPU 用スロットが x16 から x8 に自動で切り替わる構成が多くのマザーボードで採用されています。回避したい場合は SSD をチップセット側スロットに挿すか、Threadripper のように CPU 直結レーンが92本ある HEDT プラットフォームに移る選択肢があります。
