結論：ケースファンの向きはフレーム（支柱）側が排気・ブレード側が吸気。エアフローの基本は「前面・底面から吸気、背面・天面から排気」で、理想は吸気をわずかに上回らせる「弱正圧」（吸気:排気で 1.1:1〜1.3:1）です。フロントメッシュ吸気 + 底面フィルター吸気 + 天面/背面排気が 2026 年の主流。ダストフィルターで風量は 15〜30% 落ちるので、吸気は余裕を持って設計する。RTX 5090（高TGP）・Arrow Lake / Zen 5 世代では、ファンの枚数より「ホットエア（GPU/CPUの熱）を最短経路で外に逃がす配置」が温度を左右します。
高性能なCPUクーラーや簡易水冷を買っても、ケース全体のエアフローが破綻していれば冷えません。逆にエアフローを整えるだけで、同じパーツでもCPU/GPU温度が5〜10℃下がることは珍しくありません。
本記事では、ケースファンの向きの見分け方から、正圧/負圧の選択、RTX 5090時代の実践的な配置例までを体系的に解説します。
なぜエアフロー設計が重要か：「冷えない」の正体
PCの発熱源はおもにCPUとGPUで、これらが出した熱をケース内に滞留させず、いかに早く外へ排出するかがエアフロー設計のすべてです。
エアフローが悪いケースでは、
- GPUが吐き出した熱がケース内にこもり、その温風をCPUクーラーが吸ってしまう
- 熱だまり（デッドゾーン）ができ、サーマルスロットリングでクロックが落ちる
- ファンが高回転で回り続け、騒音が増える
逆にエアフローを最適化すると、同じ温度を保つのにファン回転数を下げられる＝静かになるという副次効果もあります。「冷却」と「静音」は対立するものではありません。エアフロー設計で両立できます。CPUクーラー単体の選び方は「CPUクーラーの選び方と比較 2026年版」を参照してください。
基礎1：ケースファンの向き（吸気/排気）の見分け方
まず大前提として、ファンには風を送る向きがあります。間違えると吸気と排気が逆になります。エアフローが成立しません。見分け方は2つ。
- フレーム（支柱）側が排気、ブレードがきれいに見える側が吸気：ファンを横から見て、4本の支柱（フレーム）がある面から風が出ます。逆にブレード（羽根）がきれいに正面から見える面が吸い込み側です
- 矢印の刻印を見る：多くのファンはフレーム側面に「風向きの矢印」と「回転方向の矢印」が刻印されています。風向き矢印が向いている方向へ風が出ます
ファンを取り付けるときは、「風を送りたい方向に、フレーム側（排気面）を向ける」と覚えると確実です。例えばフロントに吸気ファンを付けるなら、ブレードがきれいに見える面を外側（ケース前面）に向けます。
基礎2：吸排気の配置パターン
エアフローの王道は 「前面・底面＝吸気、背面・天面＝排気」 の一方向の流れです。
冷たい外気を前と下から取り込む。温まった空気を後ろと上へ抜く。空気は暖まると上昇するため、この配置は物理的にも理にかなっています。
| 設置位置 | 標準的な役割 | 理由 |
|---|---|---|
| フロント（前面） | 吸気 | 冷気をGPU/CPUへ直接送る主役 |
| 底面（ボトム） | 吸気 | GPUの真下から冷気を供給（縦置きGPUに有効） |
| リア（背面） | 排気 | CPUクーラーが温めた空気を最短で外へ |
| トップ（天面） | 排気 | 上昇する熱気を逃がす |
避けるべきは「吸気だけ」「排気だけ」の偏り。そして前後を逆にして熱気を吸い込む配置です。
基礎3：正圧・負圧・弱正圧、何を選ぶか
吸気量と排気量のバランスで、ケース内の気圧が変わります。
- 正圧（吸気 > 排気）：ケース内の気圧が外より高い。隙間からは「中の空気が出ていく」ため、フィルターを通さないホコリの侵入を抑えられる
- 負圧（吸気 < 排気）：ケース内の気圧が外より低い。冷却効率は高い場合もあるが、あらゆる隙間からホコリを吸い込むため、内部がすぐ汚れる

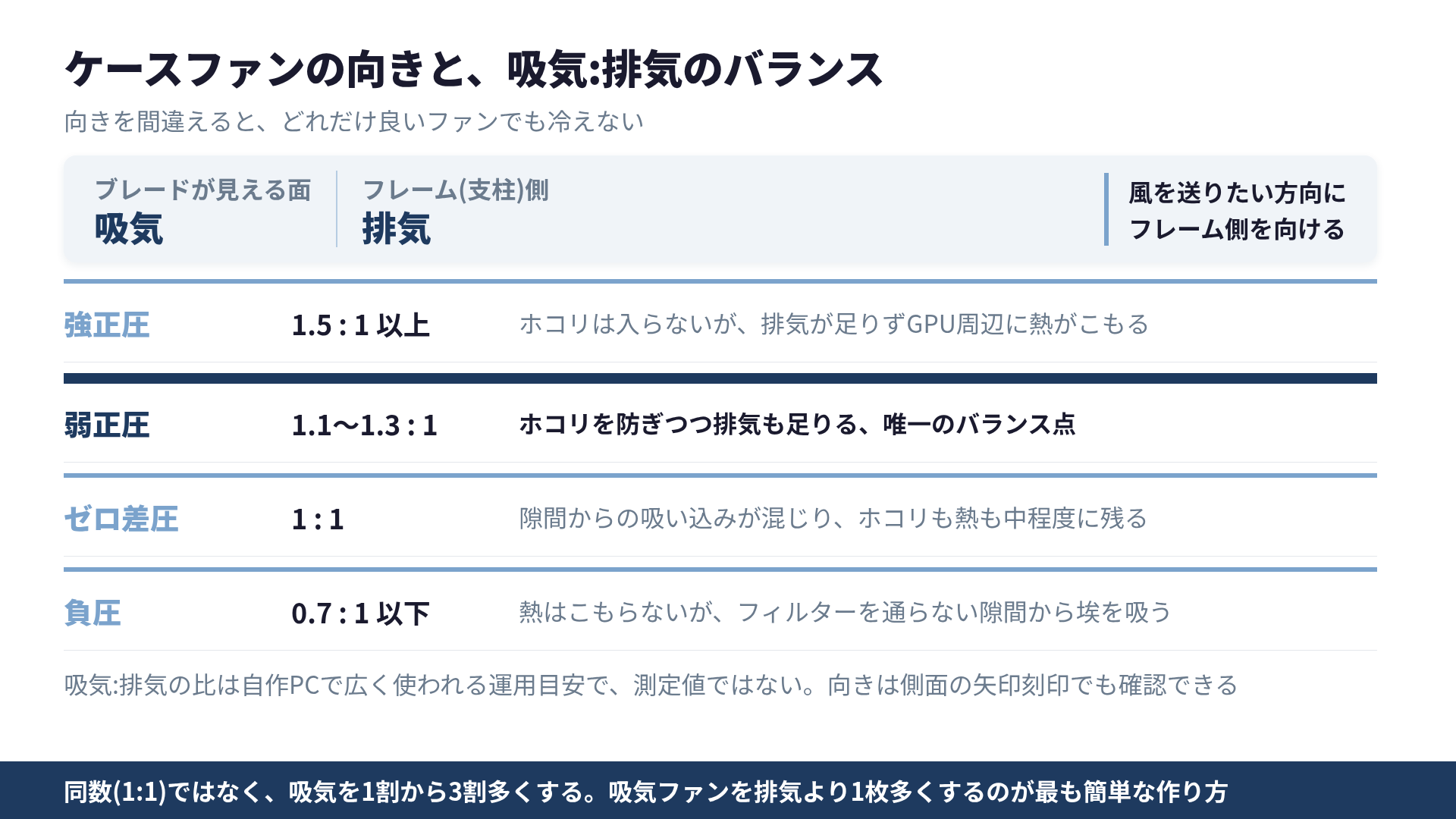

- 弱正圧（吸気をわずかに上回らせる）：両者のいいとこ取り。ホコリ侵入を抑えつつ、排気も十分確保できる 推奨バランス
**2026年の推奨は「弱正圧」**です。吸気ファンの合計風量を、排気ファンよりわずかに多くする。
具体的には「前面・底面に吸気3、背面・天面に排気2」のように吸気を1枚多くするのが定番です。ホコリは故障・性能低下・寿命短縮の直接原因になるため、わずかな正圧でフィルター経由の吸気に誘導するのが賢明です。
実践1：ダストフィルターと風量低下を見越す
見落とされがちです。吸気ファンの前にダストフィルターを置くと、風量は15〜30%低下します。「カタログのCFM（風量）どおりに冷える」と思っていると、フィルター込みでは足りなくなります。
対策は2つ。
- 風量に余裕を持たせる：吸気の実効風量を「CFM × 0.8」程度と見積もって、必要量より少し多めの吸気を設計する
- 吸気ファンは高静圧モデルを選ぶ：フィルターやラジエーターのような抵抗物の前では、風量(CFM)重視ではなく静圧(mmH2O)が高いファンのほうが風を押し込めます。逆に、障害物のない排気側は風量重視のファンでよい
「静圧型 vs 風量型」の使い分けは、エアフロー設計で最も効果が出るポイントの一つです。フィルター裏・ラジエーター裏は静圧型。抜けの良い排気は風量型、と覚えてください。
実践2：簡易水冷ラジエーターとの両立
RTX 5090・Arrow Lake / Zen 5 世代のハイエンドでは、360mm簡易水冷（AIO）を組むケースが増えています。
ラジエーターをどこに置くかでエアフローが変わります。
- 天面ラジエーター（排気）：最も無難。CPUの熱をそのまま上へ排出。ケース内のGPU熱の影響を受けにくい構成にしやすい
- 天面ラジエーター（吸気）：ラジエーターに外気を当てて冷却液をよく冷やせるが、その温風がケース内に入りGPU周辺温度が上がりやすい
- 前面ラジエーター（吸気）：ラジエーターに新鮮な外気を当てられCPU水温は下がるが、ラジエーターを通った（少し温まった）空気がGPUに当たる
実用上のおすすめは、「前面ファン吸気 + 天面ラジエーター排気 + 背面ファン排気」。CPUとGPUの熱を別経路で外へ逃がしやすい。弱正圧も作りやすい王道構成です。
空冷ハイエンドクーラーを使う場合も考え方は同じです。背面排気との連携が要になります。
実践3：ファン配置パターン早見表（3ファン / 5ファン / 7ファン別）
ミドルタワー（ATX）で実装しやすい配置パターンを、ファン合計枚数と用途で早見できる表にまとめます。「フロントメッシュ有無」で吸気量が大きく変わります。そこも軸に入れてあります。
| 合計枚数 | 配置パターン | フロントメッシュ | 吸気:排気 | 想定用途 | 向く GPU クラス |
|---|---|---|---|---|---|
| 3 ファン（最小） | 前 2 吸気 + 背 1 排気 | 必須 | 2:1（弱正圧） | 静音重視・省スペース ATX | RTX 5060 / RX 8600 級 |
| 3 ファン（簡易水冷） | 前 1 吸気 + 天 240 ラジ排気 + 背 1 排気 | 推奨 | 1:2（弱負圧） | ミドル + AIO 240mm | RTX 5070 級 |
| 5 ファン（王道） | 前 3 吸気 + 背 1 排気 + 天 1 排気 | 必須 | 3:2（弱正圧） | ゲーミング / クリエイティブ汎用 | RTX 5070 Ti / 5080 級 |
| 5 ファン（AIO 360） | 前 2 吸気 + 天 360 ラジ排気 + 背 1 排気 | 推奨 | 2:3（弱負圧） | Arrow Lake / Zen 5 高発熱 CPU | RTX 5080 級 |
| 7 ファン（フル） | 前 3 吸気 + 底 2 吸気 + 天 240 排気 + 背 1 排気 | 必須 | 5:3（弱正圧） | RTX 5090・24h ワークステーション | RTX 5090 / RTX PRO 6000 級 |
| 7 ファン（AIO + 底面吸気） | 前 3 吸気 + 底 1 吸気 + 天 360 ラジ排気 + 背 1 排気 | 必須 | 4:4（イーブン〜微弱正圧） | 高発熱 CPU + RTX 5090 級 GPU | RTX 5090 級 |
読み方のコツは 3 つあります。
- フロントがメッシュでない場合は「吸気:排気」を 1 段階正圧側に寄せる：ガラス・密閉パネルは吸気抵抗が大きく、実効吸気が 20〜30% 落ちます。数値上は正圧でも実測では負圧化しやすいため、吸気ファンを 1 枚増やすか回転数を上げる補正が必要です
- 簡易水冷（AIO）を組む場合は天面排気を第一選択に：CPU の熱を GPU 側へ回さない設計になります。前面吸気ラジエーターは CPU 水温優先で、GPU 温度と引き換えです
- 7 ファン構成で底面吸気を優先：RTX 5090 のような 575W 級 GPU は自身のファンが吸う空気の温度が命なので、底面から冷気を直接供給する 1〜2 枚が最も体感差の出る追加ファンです
枚数を増やすほど冷えます。騒音とコストも増えます。「弱正圧を保ちつつ、GPU と CPU の熱を最短経路で外へ」 という原則を守れば、必要以上にファンを盛る必要はありません。ファン単体の選び方（静圧型 vs 風量型・PWM 制御・軸受方式）は「ケースファンの選び方ガイド 2026 年版」で扱っています。ケース自体の選び方（メッシュフロント・フィルター・GPU クリアランス）は「PCケースの選び方ガイド 2026年版」を参照してください。
実践4：弱正圧の ΔP 目安と実測ホコリ量
「弱正圧が良い」と言われても、実際の設定は感覚頼りになりがちです。ΔP（ケース内外の気圧差）で見ると次のような目安になります。
| 気圧状態 | 吸気:排気（風量比） | 体感 | 3 ヶ月後のホコリ量 |
|---|---|---|---|
| 強正圧 | 2:1 以上 | ケース背面から手を当てると空気が出るのがはっきり分かる | 少ない（フィルター上のみ） |
| 弱正圧（推奨） | 1.1:1 〜 1.3:1 | 隙間から空気が僅かに出る程度 | 少ない（フィルター経由） |
| イーブン | 1:1 | 出入りの体感差なし | 中程度（隙間経由も混在） |
| 弱負圧 | 0.8:1 〜 0.9:1 | 隙間から空気が僅かに吸われる | 多い（内部各所） |
| 強負圧 | 1:2 以下 | 隙間に手を当てると吸引力を感じる | 非常に多い（電源・SSD ヒートシンク上） |
吸気:排気比の実測は難しいので、実務的には次のルールで運用すれば弱正圧に収まります。
- 同じ静圧型ファンを揃える場合：吸気ファンを排気ファンより 1 枚多くする（例：前 3 吸気 + 背 1 排気 + 天 1 排気 = 3:2）
- 異なるモデルを混ぜる場合：カタログ CFM の合計で吸気側を 20〜30% 多めに（フィルター抵抗の 15〜30% を相殺する）
- 微調整は PWM 回転数：BIOS / ファンコントローラで吸気側のファンカーブを 100〜200 rpm 高めに設定する
「実測ホコリ量」の右列は、自作 PC ユーザーの清掃報告やレビュー動画で共通して観察される傾向の目安です。弱正圧ではフィルター清掃だけで済み、ケース内部の GPU ヒートシンクや電源ユニット上への堆積はほぼゼロに抑えられます。
負圧気味の運用（AIO を前面吸気にした構成など）では、3 ヶ月で GPU 上面と PSU シュラウド内部にも埃が積もりやすい。堆積が進むと GPU 温度が 3〜5℃ 上昇するケースが報告されています。
「弱正圧で運用できているか」の最も簡単なチェックは、3 ヶ月後にケースを開けて GPU 上面・電源ユニット・SSD ヒートシンク上に埃が積もっているかを見ることです。フィルター以外の場所に積もっていれば負圧化しています。
2026年のトレンド：メッシュフロント前提の設計
近年のPCケースはフロントメッシュ（網目状の前面パネル）+ 底面フィルター吸気 + 天面/背面排気が主流になりました。ガラスや密閉パネルのフロントは見た目重視で吸気が苦しくなりがちなので、エアフロー優先なら前面が大きく開口したメッシュケースを選ぶのが2026年のセオリーです。RTX 5090（最大575W TGP）級のGPUは、ケース内に大量の熱を放出します。GPUの真下（底面）から冷気を供給し、天面・背面から速やかに排気する設計が、温度とファン騒音の両方を抑える鍵です。高TGP構成では電源容量・冷却が連動するため、「電源ユニット(PSU)の選び方 2026年版」も合わせて確認してください。
まとめ：エアフロー設計の原則
- 基本配置：前面・底面＝吸気、背面・天面＝排気。空気の一方向の流れを作る
- 気圧バランス：吸気をわずかに上回らせる「弱正圧」が推奨。ホコリ侵入を抑えつつ排気も確保
- ファンの向き：フレーム（支柱）側が排気、ブレード側が吸気。矢印刻印で確認
- ダストフィルター補正：風量15〜30%減を見越し、フィルター裏・ラジエーター裏は高静圧ファン
- 簡易水冷：前面吸気 + 天面ラジ排気 + 背面排気が王道
- RTX 5090時代：枚数より「GPU/CPUの熱を最短で外へ逃がす配置」。メッシュフロント前提で組む
エアフローを整えれば、同じパーツでも温度が下がります。ファンを絞れて静かになります。
冷却は「強いクーラー1個」ではありません。「ケース全体の空気の流れ」で決まる、と覚えておきましょう。
入手先・関連商品
当サイトは Amazon.co.jp アソシエイト・プログラムに参加しています。下記リンク経由で購入された場合、紹介料を受け取ることがあります。読者の負担は増えません。リンクは記事評価とは独立しており、編集判断には影響しません。
フィルター裏・ラジエーター裏には高静圧型。抜けの良い排気には風量型を選ぶのが基本です。代表的な3モデルを挙げておきます。
- Noctua NF-A12x25 PWM（高静圧の定番。吸気/ラジエーター裏に最適）を Amazon.co.jp で見る
- Arctic P12 PWM PST（静圧型・コスパ重視の吸気）を Amazon.co.jp で見る
- be quiet! SILENT WINGS シリーズ（静音・風量型）を Amazon.co.jp で見る
あなたに合うPCを診断する
用途や予算をもう少し細かく入力すると、3つの候補構成を提案します。
→ 診断スタート
関連記事
よくある質問
- PCケースのファンはどう配置するのが正解ですか？ 吸気と排気のバランスは？
- 王道は「前面・底面から吸気、背面・天面から排気」で、空気の一方向の流れを作る配置です。吸気ファンの合計風量を排気より少し多くして「弱正圧」を維持すると、フィルターを通さない隙間からのホコリ侵入を抑えつつ排気も十分確保できます。ミドルタワー ATX なら「前 3 吸気 + 背 1 排気 + 天 1 排気」の 3 吸気 2 排気が最も汎用性が高く、ゲーミングからクリエイティブまでカバーできます。
- PCケースのエアフローは正圧と負圧のどちらが良いですか？
- 推奨は「弱正圧」です。強い正圧（吸気過多）は排気不足でケース内に熱がこもり、負圧（排気過多）はフィルターを通らない隙間から大量のホコリを吸い込みます。弱正圧はその中間で、吸気風量を排気よりわずかに（体感で 10〜20% 程度）上回らせるだけで、ホコリ抑制と冷却効率を両立できます。フィルター経由の吸気に空気の流入を誘導するのがポイントです。
- フロントファンとリアファン、どちらの回転数を上げるべきですか？
- 同じ枚数・同じ静圧型ならフロント（吸気）側の回転数をやや高めにして弱正圧を作るのが基本です。フロントにはダストフィルターがあり実効風量が 15〜30% 落ちるため、カタログ CFM 値どおりに吸気してもリアの排気に負ける構図になりがちです。フィルターの抵抗ぶんを補うため、吸気側を 1 段階（100〜200 rpm）高めに設定するとバランスが取りやすくなります。
- RTX 5090 のような高発熱GPUで、エアフローをどう最適化すべきですか？
- RTX 5090 は最大 575W TGP でケース内に大量の熱を放出します。GPU 直下から冷気を供給する「底面吸気ファン 1〜2 枚」を追加し、天面と背面から速やかに排気する配置が有効です。GPU の縦置きよりも底面吸気を優先することで、GPU 自身のファンが吸う空気の温度を下げられます。ケース側は前面が大きく開口したメッシュフロント、GPU クリアランス 36cm 以上が最低ラインです。
- ダストフィルターは風量をどれだけ落としますか？ 外すべきですか？
- 吸気ファンの前にダストフィルターを置くと、実効風量は 15〜30% 低下します。フィルターを外すと風量は戻りますが、埃の侵入で GPU・CPU ヒートシンク・電源ユニットに 3〜6 ヶ月で堆積が進み、冷却効率と寿命が下がります。外すよりも「フィルター込みで CFM × 0.8 を実効風量と見積もって設計し、吸気側は高静圧型ファンを選ぶ」のが正解です。フィルターは月 1 回の清掃を前提に運用してください。
- 簡易水冷ラジエーターは前面吸気と天面排気、どちらに付けるべきですか？
- 推奨は「天面排気」です。CPU で温まった冷却液の熱をそのまま上に排出でき、ケース内 GPU 周辺の温度に影響しません。前面吸気にすると CPU 水温は下がりますが、ラジエーターを通過した温風が GPU に当たり GPU 温度が上がります。前面吸気ファン + 天面 360mm ラジエーター排気 + 背面ファン排気の組み合わせが、Arrow Lake / Zen 5 世代の高発熱 CPU + RTX 5090 級 GPU の王道構成です。
- ケースファンの向きはどう見分ければ良いですか？
- 見分け方は 2 つあります。1 つ目は「フレーム（支柱）側が排気、ブレードがきれいに見える側が吸気」で、ファンを横から見て 4 本の支柱がある面から風が出ます。逆にブレード（羽根）が正面から見える面が吸い込み側です。2 つ目は「フレーム側面に刻印された風向きの矢印」で、多くのファンには回転方向と風向きの矢印が刻まれています。取り付け時は「風を送りたい方向にフレーム側（排気面）を向ける」と覚えると確実です。
- ケースファンの吸気と排気のバランスはどう設定すべきですか？
- 吸気ファンの合計風量を、排気ファンよりわずかに（体感で 10〜20% 程度）上回らせる「弱正圧」が推奨バランスです。フィルターを通さない隙間からのホコリ侵入を抑えつつ、排気も十分確保できます。実務的には、同じ静圧型ファンで揃える場合は「吸気ファンを排気より 1 枚多くする」、異なるモデルを混ぜる場合は「カタログ CFM の合計で吸気側を 20〜30% 多めに」、微調整は「BIOS の PWM 制御で吸気側を 100〜200 rpm 高めに」の 3 段階で運用すれば弱正圧に収まります。
- PCケースの吸気ファンと排気ファン、何枚ずつが理想ですか？
- ミドルタワー ATX の王道は「前 3 吸気 + 背 1 排気 + 天 1 排気」の 3 吸気 2 排気（合計 5 ファン）です。フロントメッシュ前提でゲーミングからクリエイティブまで汎用的にカバーでき、弱正圧も自然に成立します。省スペース ATX なら「前 2 吸気 + 背 1 排気」の 3 ファン、RTX 5090 級の 24 時間稼働ワークステーションなら「前 3 吸気 + 底 2 吸気 + 天 240 排気 + 背 1 排気」の 7 ファン構成が目安です。
- PCケース上部（天面）のファンは吸気と排気どちらが良いですか？
- 天面ファンは「排気」が基本です。空気は暖まると上昇するため、上昇した熱気を最短経路で外へ逃がせます。天面吸気にすると、外気は取り込めても上昇してきた熱気が滞留し、CPU クーラーが温まった空気を吸い込む悪循環になります。簡易水冷ラジエーターを天面に置く場合も同じで、CPU で温まった冷却液の熱をそのまま上に排出できる天面排気が第一選択です。天面吸気は前面吸気が困難なケースやサンドイッチ型 SFF など、例外的な設計でのみ検討します。
